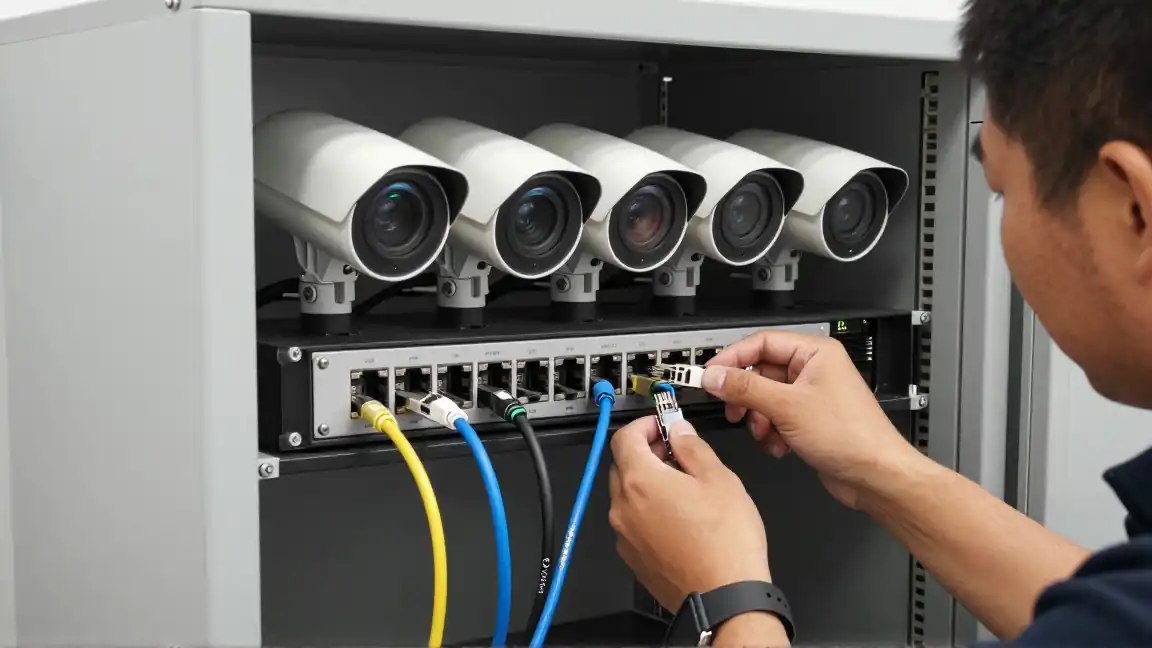

Power over Ethernet pozwala przesyłać dane i zasilać zgodne urządzenie jednym kablem Ethernet. W monitoringu ułatwia to centralne zasilanie kamer i przygotowanie podtrzymania. PoE nie wymaga internetu: działa w sieci lokalnej, jeśli elementy toru są prawidłowo dobrane.
Przed zakupem switcha lub rejestratora z portami PoE sprawdź trzy rzeczy: standard kamery, limit pojedynczego portu i łączny budżet. Liczba gniazd nie odpowiada na żadne z tych pytań.
Standard i miejsce, dla którego podano moc
W standardowym PoE urządzenie zasilające rozpoznaje zgodny odbiornik. Kolejne rodzaje zapewniają różne poziomy mocy. W zestawieniu Cisco IEEE 802.3af, 802.3at oraz 802.3bt są przedstawione jako różne typy.
Nie porównuj bezpośrednio maksymalnej mocy na wyjściu switcha z zapotrzebowaniem kamery. Część energii jest tracona w przewodzie. Specyfikacja powinna wyjaśniać, czy wartość dotyczy strony zasilającej, czy mocy dostępnej dla odbiornika.
Określenie „PoE pasywne” może oznaczać rozwiązanie o stałym napięciu bez tego samego mechanizmu rozpoznawania. Nie jest automatycznie zgodne z urządzeniem IEEE. Nie podłączaj kamery, dopóki nie potwierdzisz napięcia, układu zasilania i zgodności.
Limit portu i suma portów
Port musi obsłużyć wymaganie konkretnej kamery. Switch musi jednocześnie zapewnić budżet dla wszystkich podłączonych odbiorników. Jedno ograniczenie nie zastępuje drugiego.
Przykład ilustracyjny: cztery kamery o maksymalnym poborze po 18 W wymagają razem 72 W po stronie odbiorników. Switch z budżetem 60 W nie wystarczy do tego obciążenia. Trzeba uwzględnić dodatkowo straty i rezerwę zgodnie ze sposobem deklarowania budżetu.
Na przydział mocy mogą wpływać klasyfikacja, konfiguracja i możliwości sprzętu. Sprawdź, czy urządzenie rezerwuje moc według klasy, czy uzgodnionego zapotrzebowania. Panel zarządzania powinien pokazywać stan portu i przyczynę ewentualnego odmówienia zasilania.
Nocny pobór i akcesoria
Maksimum może wystąpić po włączeniu podczerwieni, grzałki lub napędu głowicy. Zestaw sprawny na stanowisku za dnia może więc restartować się dopiero po zmroku. Używaj maksymalnych danych z dokumentacji, nie tylko chwilowego poboru na pustej scenie.
Jeżeli kamera zasila dodatkowe urządzenie, uwzględnij cały wymagany tor. Dopuszczenie takiej funkcji i jej limity są zależne od modelu. Nie wyprowadzaj zasilania z dowolnych żył kabla jako sposobu ominięcia ograniczenia portu.
Kabel i zakończenia
Przewód, długość trasy oraz złącza powinny odpowiadać specyfikacji Ethernet i zastosowanemu PoE. W ocenie uwzględnij także patchcordy i połączenia pośrednie. Funkcja wydłużonego zasięgu w konkretnym switchu może mieć własne ograniczenia transmisji, dlatego nie traktuj jej jak uniwersalnego standardu.
W instalacji zewnętrznej ważne są osłona kabla, ochrona złączy i prowadzenie. Słabe połączenie może powodować jednocześnie błędy danych i problemy z mocą. Kontrola podstawowym testerem ciągłości nie zawsze potwierdza wszystkie parametry toru.
Jak rozdzielić problem zasilania i sieci
Sprawdź status PoE oraz linku w switchu. Jeżeli zasilanie jest przyznane, ale nie ma komunikacji, trzeba ocenić także adresację i ustawienia sieci. Jeśli kamera ciągle zaczyna start od nowa, zanotuj moment oraz stan portu.
Porównanie z krótkim, sprawnym przewodem i odpowiednim portem może pomóc rozdzielić problem urządzenia od trasy. Próbę wykonaj bez zmiany kilku ustawień naraz, żeby wynik był czytelny.
Podtrzymanie i odbiór
UPS podłączony do switcha nie zapewni archiwum, jeśli rejestrator pozostanie bez zasilania. Sprawdź całe niezbędne połączenie oraz maksymalne obciążenie. Zasady rozwija poradnik co podtrzymać w systemie kamer.
Po montażu sprawdź wszystkie kamery równocześnie, tryb nocny, odtwarzanie i powrót po zaniku prądu. Wymagania toru obrazu i zapisu omawia zestawienie parametrów monitoringu. Poprawne PoE powinno działać przy wymaganym obciążeniu, nie tylko przy podłączaniu jednej kamery.
