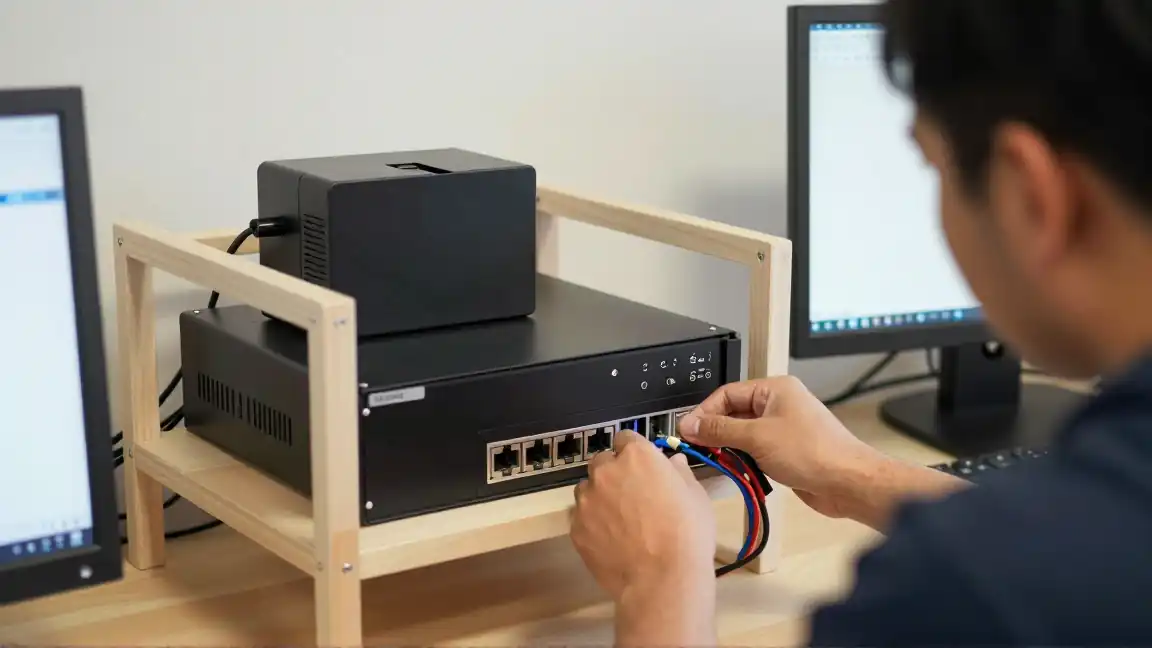

UPS do systemu kamer: co zasilać i jak sprawdzić podtrzymanie

Przy zaniku prądu rejestrator nadal pracuje, lecz pokazuje utratę wszystkich kamer. UPS spełnił zadanie dla jednego urządzenia, ale nie dla monitoringu. Dobór podtrzymania zacznij od funkcji, która ma pozostać dostępna: lokalnego nagrywania, podglądu na miejscu czy zdalnego dostępu.

Prześledź tor od kamery do nagrania

Zaznacz, skąd zasilane są kamery i którędy przesyłają obraz. Przy oddzielnym switchu PoE trzeba uwzględnić go razem z rejestratorem. Jeśli kamery mają osobne zasilacze albo korzystają z dodatkowego mostu sieciowego, te elementy również należą do toru.

Dla dostępu poza obiektem dołóż router i urządzenie dostępowe, np. ONT. Podtrzymanie urządzeń w budynku nie gwarantuje dostępności infrastruktury operatora internetu podczas większej awarii. Dlatego lokalny zapis i zdalny podgląd powinny mieć osobno opisane wymagania.

Obciążenie policz po tej samej stronie zasilania

Do oceny UPS potrzebny jest pobór całego zestawu z jego wyjść. Jeżeli uwzględniasz pobór wejściowy switcha PoE wraz z zasilanymi kamerami, nie dodawaj drugi raz mocy tych kamer. Przy szacowaniu z osobnych danych uwzględnij straty zasilania i parametry urządzeń.

Oto własny, fikcyjny przykład przyjętych obciążeń, bez danych konkretnego zestawu:

W rzeczywistym systemie sprawdź także warunki, w których pobór jest większy, oraz wymagania przy uruchamianiu. Sam pomiar spokojnej pracy w dzień nie musi obejmować użycia doświetlenia, ogrzewania czy innego wyposażenia.

W, VA i minuty nie zastępują się wzajemnie

Schneider Electric rozróżnia moc w watach, wartość VA i czas podtrzymania. Przy doborze trzeba mieścić obciążenie w obu limitach mocy UPS, z rezerwą odpowiednią do zestawu. Napis „1000 VA” nie oznacza tysiąca watów ani określonej liczby minut.

Jeśli przykładowe 110 W ma działać przez uzgodniony czas, odczytaj wykres lub tabelę czasu pracy dla wybranego UPS i konfiguracji baterii. Producent wskazuje, że wynik katalogowy jest oszacowaniem zależnym m.in. od temperatury, wieku baterii, jej naładowania i rzeczywistego obciążenia. Nie wyliczaj gwarantowanych minut wyłącznie z pojemności akumulatora.

Sprawdź gniazda i zachowanie przy końcu podtrzymania

W niektórych UPS część gniazd zapewnia tylko ochronę przepięciową. Zweryfikuj, które wyjścia są podtrzymywane bateryjnie. Uzgodnij także sposób sygnalizacji awarii i niskiego poziomu baterii.

Jeżeli plan przewiduje kontrolowane wyłączenie rejestratora, potwierdź obsługiwaną komunikację i konfigurację. Samo złącze USB na UPS nie dowodzi, że dowolny NVR poprawnie odbierze polecenie. Dobór nie obejmuje samodzielnego przerabiania baterii lub instalacji elektrycznej.

Próba obejmuje również powrót zasilania

W uzgodnionym teście instalator powinien sprawdzić ciągłość zapisu podczas przejścia na podtrzymanie, dostęp wymaganych funkcji i powrót po awarii. Obejrzyj nagranie z tego okresu, zamiast oceniać tylko świecące kontrolki.

Zapisz obciążenie, konfigurację i osiągnięty wynik próby. Sprawdzanie stanu baterii i systemu wykonuj według zaleceń urządzeń; ciągłe głębokie rozładowywanie nie jest potrzebnym sposobem codziennej kontroli.
