Osoba wchodzi przez furtkę, przechodzi obok zaparkowanego auta i dociera do drzwi. Jedna kamera pokazuje teren, lecz samochód na chwilę ją zasłania, a przy wejściu widać głównie czubek głowy. Plan monitoringu powinien opisywać tę drogę oraz informacje potrzebne w jej poszczególnych punktach.
Każdy punkt ma odpowiadać na konkretne pytanie
Na prostym planie posesji zaznacz wejścia, przejścia, miejsca postoju i obszary wymagające weryfikacji. Przy każdym wpisz oczekiwany wynik: zauważenie wejścia, prześledzenie czynności, sprawdzenie znanej osoby lub odczyt określonego szczegółu. „Widać wszystko” jest zbyt ogólne do odbioru.
Przykładowo szeroki kadr przy bramie może pokazywać przebieg wjazdu, a drugi punkt — miejsce, w którym potrzebny jest czytelniejszy obraz. Nie zakładaj, że jedna kamera obejmie oba zadania w każdych warunkach. Axis opisuje projektowanie według celu obrazu, z uwzględnieniem otoczenia i późniejszego utrzymania.
Zapisz również, których fragmentów nie potrzebujesz obserwować. Pozwoli to dobierać kadr do zadania i ograniczać zbędny obraz. Nie rozszerzaj pola widzenia tylko po to, aby wykorzystać cały szeroki obiektyw.
Sprawdź szczegół w miejscu, w którym ma być widoczny
Rozdzielczość kamery trzeba połączyć z szerokością sceny na wybranej odległości. Własny przykład obliczeniowy: 1920 pikseli w poziomie przy szerokości 12 m daje średnio 160 pikseli na metr. Przy szerokości 6 m jest to 320 pikseli na metr. Założeniem jest wykorzystanie całej tej rozdzielczości dla opisanej szerokości.
Rachunek nie gwarantuje identyfikacji ani czytelnej tablicy. Pokazuje, że szerszy kadr rozdziela dostępne piksele na większy obszar. Axis omawia model gęstości pikseli i jego ograniczenia: wynik zależy również od optyki, światła oraz przetwarzania obrazu. Cyfrowe powiększenie nie odzyska utraconego szczegółu.
Wymagania podglądu ocenianego przez człowieka i analityki programowej też mogą być inne. Jeśli kamera ma wykrywać określone zdarzenia, sprawdź warunki jej aplikacji, zamiast oceniać ją wyłącznie po wyglądzie obrazu na telefonie.
Wysokość i kierunek wynikają z geometrii
Zaznacz pozycję osoby lub pojazdu w ważnym miejscu i linię widzenia kamery. Bardzo wysoki punkt zmienia perspektywę; niski może być zasłaniany. Nie istnieje jedna wysokość dobra dla wszystkich scen.
Sprawdź przeszkody stałe i zmienne: słup, rynnę, otwarte skrzydło drzwi, roślinność oraz samochód na zwykłym miejscu postoju. Przejście widoczne na pustym podjeździe może zniknąć po zaparkowaniu. W planie zachowaj informację, który punkt ma wtedy pokazać dalszy przebieg.
Uwzględnij dostęp do czyszczenia i serwisu. Najłatwiejsza trasa przewodu nie musi wskazywać najlepszego miejsca obserwacji, ale bez realnej drogi montażu i utrzymania plan pozostanie teoretyczny.
Światło oglądaj także z perspektywy obiektu
Przy drzwiach zobacz, czy osoba znajduje się na tle jasnego otworu. Przy wjeździe uwzględnij reflektory i światło istniejących lamp. Zmiana kierunku obserwacji lub miejsca oświetlenia może zmienić scenę bardziej niż sama deklaracja funkcji WDR.
Nocną próbę przeprowadź z potrzebnym ruchem, a nie tylko z pustym kadrem. Obejrzyj twarz lub inny wymagany szczegół w materiale zapisanym. Ustawienie dające jasny nieruchomy obraz nie potwierdza, że ruch pozostanie czytelny.
Odbiór planu: przejście od furtki do drzwi

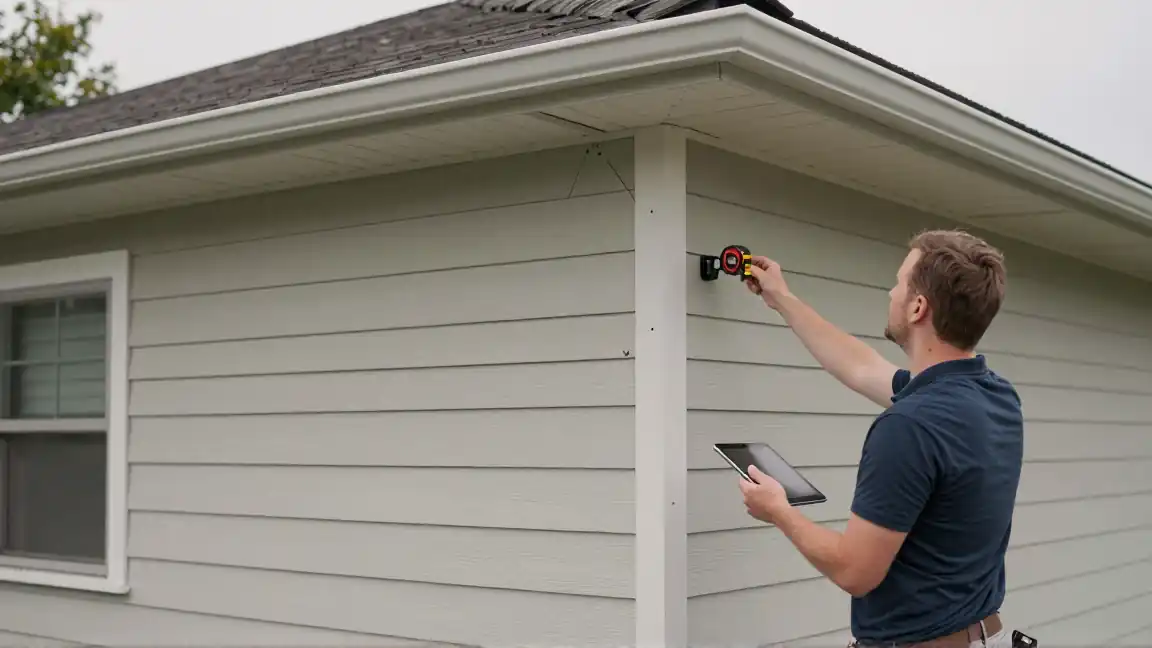

Przed ostatecznym montażem, jeśli pozwalają na to warunki, uruchom bezpiecznie punkt próbny z pomocą instalatora. Wykonaj zaplanowany scenariusz i zanotuj:
- który kadr pokazuje wejście i dalszą drogę;
- gdzie znika osoba lub pojazd oraz co je zasłania;
- czy wymagany szczegół jest czytelny na wybranej odległości;
- jak wynik zmienia się po zmroku i przy normalnym parkowaniu.
Po zmianie miejsca lub ustawień powtórz tę samą próbę. Zachowaj szkic, nazwy punktów i ocenione nagrania. Dobór rodzaju obiektywu rozwija osobny tekst o obiektywach kamer. Liczba urządzeń powinna wynikać z potrzebnych informacji i sprawdzonych kadrów.
