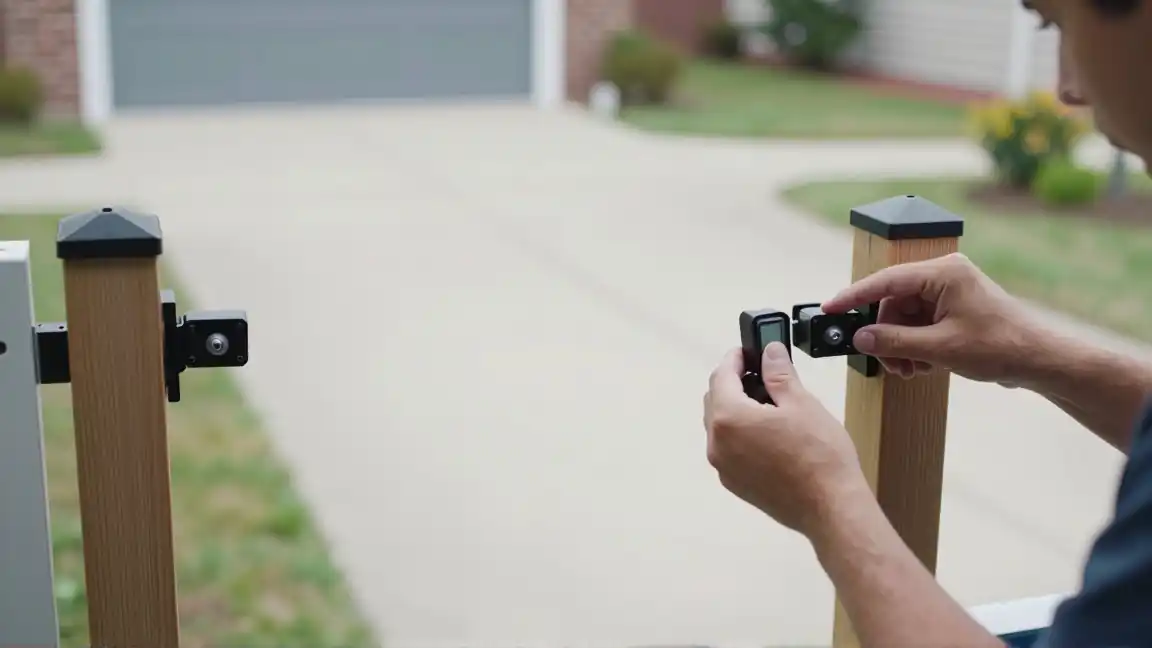

Na lewym i prawym słupku widać po jednej obudowie. To często jedna para fotokomórek, a nie dwa niezależne zabezpieczenia. Nadajnik i odbiornik współpracują, obserwując przerwanie drogi optycznej między nimi. Dopiero druga para może wyznaczać kolejną linię wykrywania.
Co oznaczają TX i RX
W typowej parze nadajnik TX wysyła sygnał podczerwony, a odbiornik RX go odbiera. Instrukcja Nice EPL/EPM opisuje takie działanie bezpośrednio między elementami umieszczonymi naprzeciw siebie. Omawiane modele nie pracują przez odbicie; inne konstrukcje trzeba sprawdzić w ich dokumentacji.
Istotne jest nie tylko to, że urządzenia znajdują się „po obu stronach”. Ich osie muszą być właściwie ustawione. Stabilność podłoża, ochrona przed uderzeniem i dostęp do obsługi również należą do warunków montażu. Dwa estetycznie zamocowane pudełka nie dowodzą jeszcze prawidłowego działania.
Linia wykrywania nie obejmuje całego ruchu skrzydła
Rozrysuj z instalatorem drogę pojazdu i obszar zajmowany przez bramę podczas otwierania oraz zamykania. Na tym samym planie zaznacz przebieg każdej wiązki. W ten sposób widać, które położenie przeszkody przerywa sygnał, a które znajduje się poza obserwowaną linią.
Własny przykład geometryczny: przy bramie skrzydłowej auto przejeżdża przez linię na słupkach i zatrzymuje się dalej na posesji. Sygnał tej pary może już pozostawać nieprzerwany, mimo że część auta znalazła się w obszarze ruchu skrzydła. Sam fakt wcześniejszego wykrycia przejazdu nie opisuje obecnej sytuacji.
Druga linia po stronie posesji może odpowiadać na inny fragment tego problemu, jeśli tak przewidziano ją w projekcie. Nie jest jednak automatyczną ochroną każdego miejsca ani zamiennikiem oceny pozostałych zagrożeń, takich jak strefy zgniatania. Liczba i rozmieszczenie urządzeń muszą wynikać z geometrii, sposobu użytkowania oraz wymagań całego układu.
Miejsce i funkcję ustala się razem
Instrukcja Nice EPLOB/EPMOB każe dobierać położenie pary do przypisanej funkcji i dokumentacji centrali. Ten sam typ urządzenia może w określonej konfiguracji uczestniczyć w zabezpieczeniu albo sterowaniu. Nie zakładaj, że przerwanie każdej wiązki zawsze wywołuje identyczne zatrzymanie lub cofnięcie.
Poproś wykonawcę o opis: którą strefę obserwuje para, przy jakim ruchu jest uwzględniana i jaka reakcja ma wystąpić. Wysokość i odsunięcie nie powinny być wybierane z przypadkowego zdjęcia. Ustal je dla rzeczywistych obiektów, nawierzchni i bramy; uniwersalna liczba centymetrów nie rozstrzygnie tych warunków.
Sprawdzenie sygnału i sprawdzenie bramy to dwa etapy
W przywołanej instrukcji Nice próba obejmuje wykrywanie w różnych miejscach między TX i RX oraz ocenę reakcji automatyki. Po dodaniu, usunięciu lub wymianie fotokomórek producent wymaga ponownej kontroli całego układu. Znaczenie diody jest tylko jednym z elementów oceny.
Próbę prowadzi instalator według właściwej procedury i z odpowiednim obiektem testowym. Nie sprawdzaj zabezpieczeń własnym ciałem ani przez wchodzenie w ruch bramy. Przy odbiorze poproś o zapis konfiguracji i wyników, aby późniejsza zmiana nie pozostała niezauważona.
Na co dzień obserwuj, czy osłon nie zasłoniła roślinność i czy nie zostały uszkodzone. Sposób czyszczenia odczytaj w instrukcji. Gdy reakcja bramy budzi wątpliwość, zgłoś ją serwisowi; nie omijaj wejścia fotokomórek, żeby przywrócić ruch. Rozróżnienie objawów opisuje poradnik o nieoczekiwanym działaniu bramy.
