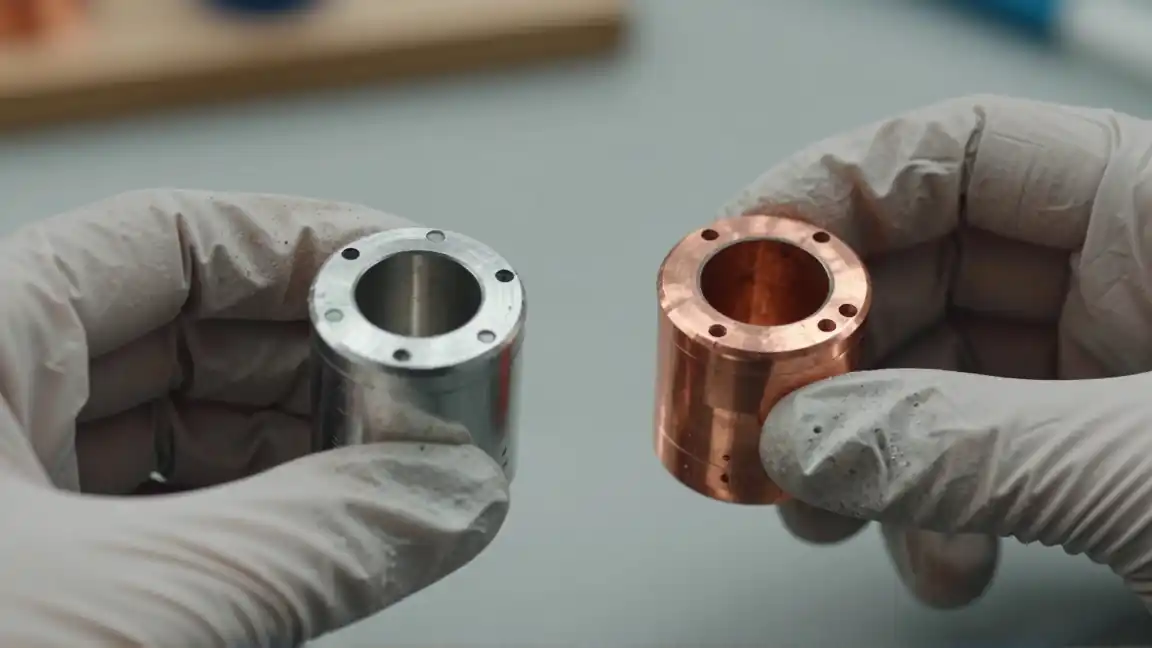

Miedziany element może mieć srebrzystą powierzchnię, choć jego rdzeń nadal jest z miedzi. Jednym z powodów takiego wyglądu jest cynowanie: nałożenie warstwy cyny. Zabieg służy określonemu zadaniu powierzchni, na przykład przygotowaniu obszaru do lutowania lub pracy w połączeniu. Nie zmienia miedzi w inny materiał konstrukcyjny.
Powłoka działa na powierzchni
Nie należy traktować cynowania jako sposobu na zwiększenie przewodności całego elementu. Przekrój i materiał rdzenia nadal mają zasadnicze znaczenie dla przepływu prądu. W styku dochodzą natomiast stan powierzchni, docisk i konstrukcja połączenia. Dobrej powłoki nie można oceniać w oderwaniu od tych warunków.
Przykład zastosowania pokazuje TE Connectivity w opisie taśm z miedzi cynowanej: producent wskazuje odporność na korozję i właściwości powierzchni w kontakcie. Nie jest to jednak dowód, że dowolna warstwa cyny ochroni każdy element w każdym środowisku.
W zamówieniu trzeba opisać, gdzie część będzie pracować: wewnątrz obudowy, w wilgoci czy w narażeniu na substancje chemiczne. Stwierdzenie „do zastosowań elektrycznych” nie określa jeszcze warunków.
Cynowanie, lutowanie i srebrzysty kolor to różne informacje
Cynowanie tworzy powłokę na części. Lutowanie łączy elementy za pomocą odpowiedniego spoiwa i procesu. W praktyce nazwy bywają mieszane, szczególnie przy przygotowaniu końcówek przewodów. Tymczasem spoiwo lutownicze może być stopem, a zamówiona powłoka może mieć inną specyfikację.
Jeżeli celem jest późniejsze lutowanie, uzgodnij wymagania dotyczące lutowności, warunki składowania oraz czas do montażu. Ładny wygląd nie potwierdza, że element poprawnie zachowa się w przewidzianym procesie. Nie rozpoznawaj również metalu powłoki wyłącznie po barwie.
Warstwa cyny nie usuwa ograniczeń złącza
Dobór powłoki stykowej powinien uwzględniać drugą powierzchnię, docisk i ewentualne mikroruchy. Producent złączy TE opisuje problem korozji ciernej w połączeniach cynowanych i rozwiązanie konstrukcyjne stosowane w swojej rodzinie produktów. Pokazuje to, dlaczego sam wybór metalu nie rozstrzyga trwałości połączenia.
Nie przenoś też zaleceń dla fabrycznie cynowanego elementu na przewód pokryty spoiwem przed umieszczeniem w zacisku. Przygotowanie żyły powinno odpowiadać dokumentacji zacisku. Jeśli producent określa tulejkę lub inny sposób zakończenia, nie zastępuj go dowolnym „pobieleniem” przewodu.
Co przekazać zakładowi wykonującemu powłokę
Do rysunku dołącz oznaczenie materiału i stan części. Zaznacz powierzchnie wymagające pokrycia, miejsca wyłączone oraz wymiary, które mają być zachowane po obróbce. W otworze pasowanym czy na gwincie dodatkowa warstwa może mieć znaczenie dla montażu.
Uzgodnij metodę, wymaganą grubość, ewentualne warstwy pośrednie i sposób kontroli. Nie wybieraj największej grubości „na zapas” bez sprawdzenia dopasowania do zastosowania. Jeśli część będzie lutowana lub pracować jako styk, zapisz także to wymaganie odbiorowe.
Przy powłoce selektywnej ważne są granice pokrycia i ślady dopuszczalne po mocowaniu. Szerszy opis przygotowania podłoża znajduje się w poradniku przygotowania elementu przed galwanizacją.
Odbiór partii: wygląd to pierwszy etap
Sprawdź zgodność dokumentów, oznaczenie partii, pokrycie wskazanych miejsc i wymiary po procesie. Grubość, przyczepność lub lutowność weryfikuj metodą uzgodnioną w specyfikacji. Wymagania testu powinny być znane przed wykonaniem, aby obie strony oceniały ten sam rezultat.
Ostateczne pytanie brzmi: czy powłoka pomaga osiągnąć funkcję tej części w docelowym połączeniu? Sam srebrzysty kolor jest zbyt słabym kryterium zamówienia i odbioru.
